設備名稱：自動扶梯（室內）

檢驗類別：定期檢驗

在某次商城扶梯的定期檢驗中，發現同一天檢查的四臺自動扶梯中，上部梳齒板開關都是好的，而下部梳齒板開關都無效，主要原因是，梳齒板連接的支撐結構無法撬動，也就根本觸發不了電氣開關。

梳齒板電氣開關保護的是因異物卡人，會產生損壞梯級、踏板、或梳齒板支撐結構的危險。梳齒板開關的觸發過程，是通過一組結構件的運動，才能觸發到電氣開關。如圖1所示，有異物卡入到梳齒中，將梳齒板翹起或推后；梳齒板連接的打桿向后推，克服彈簧力作用后才能觸發到安全開關。

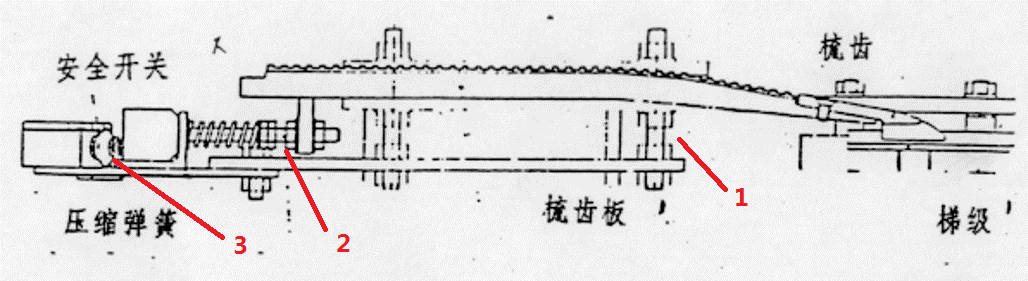

圖1梳齒板保護裝置示意圖

所以，梳齒板開關無效常見的問題有：

（1）圖示中1的位置，梳齒板的固定螺栓處，因為梳齒板需要有撬動的可能，所以兩邊各有兩個帶彈簧壓緊的螺栓。如果此處彈簧調的過緊，或直接擰死，則梳齒板無法翹起，也就無法觸發電氣開關。本案例發現的就是這樣的情況。

（2）圖示中2的位置，連桿向后推，克服彈簧作用。此處常出現的問題是連桿和電氣開關之間，距離留的過大，梳齒板即使已經翹起到最高位置，連桿仍然觸發不到安全開關。

（3）電氣開關無效。

上述原因中任何一個位置失效，梳齒板開關就失效。其中，原因1和2，占了大部分，真正電氣開關無效的并不多。
